En la ingeniería industrial moderna, el éxito de un proyecto depende de tres indicadores clave: eficiencia de costes, cumplimiento del cronograma e integridad estructural. Para proyectos de construcción a gran escala en los sectores energético, petroquímico y offshore, la soldadura tradicional en obra ya no satisface las estrictas exigencias de plazos y calidad.

Los spools de tubería prefabricados—conjuntos de tuberías personalizados fabricados en una planta controlada antes de su entrega en obra—se han convertido en el estándar del sector para los contratistas globales de Ingeniería, Adquisiciones y Construcción (EPC).

Esta guía aborda la selección de materiales, la fabricación de precisión, las normas de QA/QC, la protección contra la corrosión y la logística de exportación de spools prefabricados.

1. ¿Qué son los spools de tubería prefabricados?

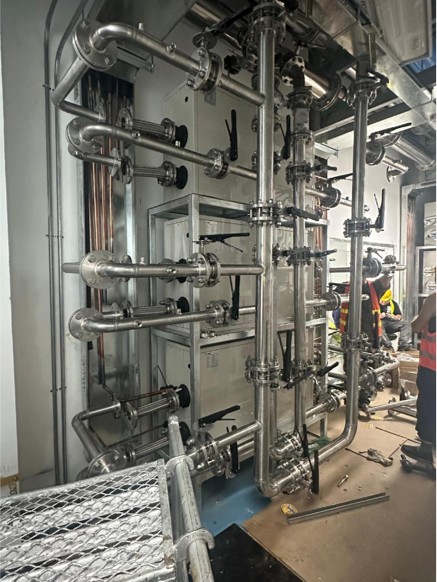

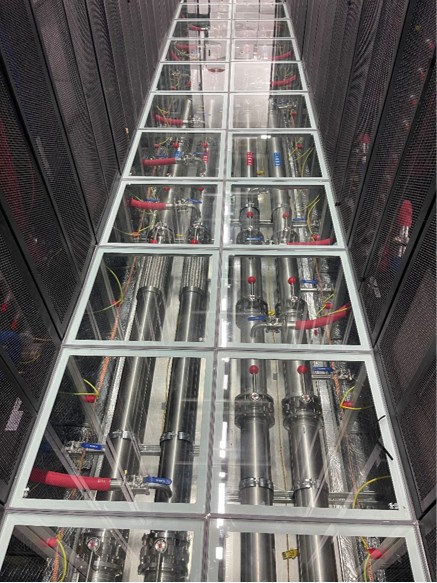

Un spool de tubería es una sección de tubería preensamblada, compuesta por tuberías, bridas, accesorios (codos, tes y reductores) y válvulas unidos en un taller especializado de fabricación antes de su entrega en obra.

Fabricados directamente a partir de planos isométricos, los spools garantizan una alineación dimensional exacta con las boquillas de los equipos y las estructuras de acero en obra.

2. Prefabricación en planta frente a fabricación en obra

Elegir la prefabricación en planta en lugar de la soldadura en obra mejora significativamente el control de calidad y reduce al mismo tiempo el Coste Total de Propiedad (TCO).

3. Flujo de fabricación y aseguramiento de la calidad

La fabricación de spools conformes con los códigos sigue un proceso de ingeniería controlado y paso a paso:

1. Verificación de materiales: Los informes de pruebas del fabricante (MTR) se comprueban con los números de colada para normas como ASTM A106, ASTM A312 o API 5L.

2. Corte y biselado de precisión: El corte en frío CNC prepara los ángulos de bisel (37.5°± 2.5°) conforme a ASME B16.25.

3. Inspección de ajuste: Se comprueba la separación de la abertura de raíz (1.6-3.2mm) y la desalineación interna high-low (≤1.5 mm).

Normas de control dimensional

Las tolerancias de fabricación siguen estrictamente PFI ES-3, ASME B31.3 (tuberías de proceso) y ASME B31.1 (tuberías de potencia) para garantizar un montaje fluido en obra sin tensiones por ajustes forzados.

🔗Leer la guía completa: tolerancias de spools de tubería y normas de control dimensional

4. Metalurgia de la soldadura y prácticas de END

Los fabricantes mantienen Especificaciones de Procedimientos de Soldadura (WPS) certificadas conforme a ASME Sección IX o AWS D1.1.

• Soldadura por arco sumergido (SAW): Alta tasa de deposición para acero al carbono de paredes gruesas.

• Soldadura por arco de tungsteno con gas (GTAW / TIG): Pasadas de raíz limpias y de alta pureza para acero inoxidable y aleaciones.

Control de calidad (END)

• RT / PAUT: Inspección volumétrica para detectar defectos internos de soldadura.

• PT / MT: Detección de grietas superficiales en soldaduras de acero inoxidable o acero al carbono.

• Prueba hidrostática: Ensayo de presión a 1.5 veces la presión de diseño antes del envío.

🔗Leer la guía completa: tipos de soldadura y diseños de juntas en la prefabricación de tuberías

5. Control de la corrosión y protección superficial

La preparación superficial sigue la norma ISO 8501-1 Clase Sa 2.5 (chorreado casi blanco) para crear un perfil de anclaje limpio (50-85μm) antes del recubrimiento.

🔗Leer la guía completa: tratamiento superficial y recubrimiento anticorrosivo para tuberías prefabricadas

6. Embalaje de exportación y logística global

El envío seguro de conjuntos de tuberías complejos en 3D a través de rutas marítimas requiere un embalaje protector diseñado específicamente:

• Protección de bridas: Las juntas de goma o las tapas ciegas evitan daños en las caras.

• Protección contra la humedad: Las tapas de los extremos y los desecantes internos evitan la oxidación interna durante el transporte marítimo.

• Transporte seguro: Las cunas de madera personalizadas soportan las tuberías curvadas en configuraciones de High Cube de 40ft, Flat Rack o Breakbulk.

🔗Leer la guía completa: logística de embalaje y envío para spools prefabricados de gran diámetro

7. Preguntas frecuentes (FAQ)

Q1: ¿Cómo reducen los spools de tubería prefabricados los plazos de los proyectos?

Al permitir la construcción en paralelo. La fabricación de spools en planta se lleva a cabo simultáneamente con las obras civiles y de cimentación en el sitio, reduciendo los plazos generales de instalación en obra entre un 30% y un 50%.

Q2: ¿Qué normas de tolerancia dimensional se aplican a la fabricación de spools de tubería?

La norma principal es PFI ES-3, junto con ASME B31.3 y ASME B31.1. Estas normas definen límites estrictos para las dimensiones de extremo a extremo, la rotación de las bridas y la alineación de las derivaciones.

Q3: ¿Cómo se protegen los spools grandes durante el transporte marítimo?

Se utilizan cubiertas de brida resistentes, desecantes internos con sellos en los extremos, cunas de madera personalizadas y amarres de acero certificados para soportar las condiciones del transporte marítimo.
