En la fase de ingeniería de cualquier instalación industrial de refrigeración o criogénica, la elección entre un tanque de almacenamiento en frío vertical y un tanque de almacenamiento en frío horizontal es una de las decisiones más importantes. Esta elección afecta a todo, desde los costes iniciales de cimentación y la complejidad de las tuberías hasta la estratificación térmica a largo plazo del medio almacenado.

Aunque la función principal—conservar líquidos a baja temperatura—sigue siendo la misma, la huella mecánica y el rendimiento hidráulico difieren enormemente. Esta guía ofrece una comparación definitiva para ayudarle a seleccionar la configuración que se ajuste a las limitaciones y los objetivos operativos de su instalación.

1. Diseño estructural & cimentaciones de ingeniería

La diferencia más evidente reside en cómo actúan la gravedad y la presión interna sobre el recipiente.

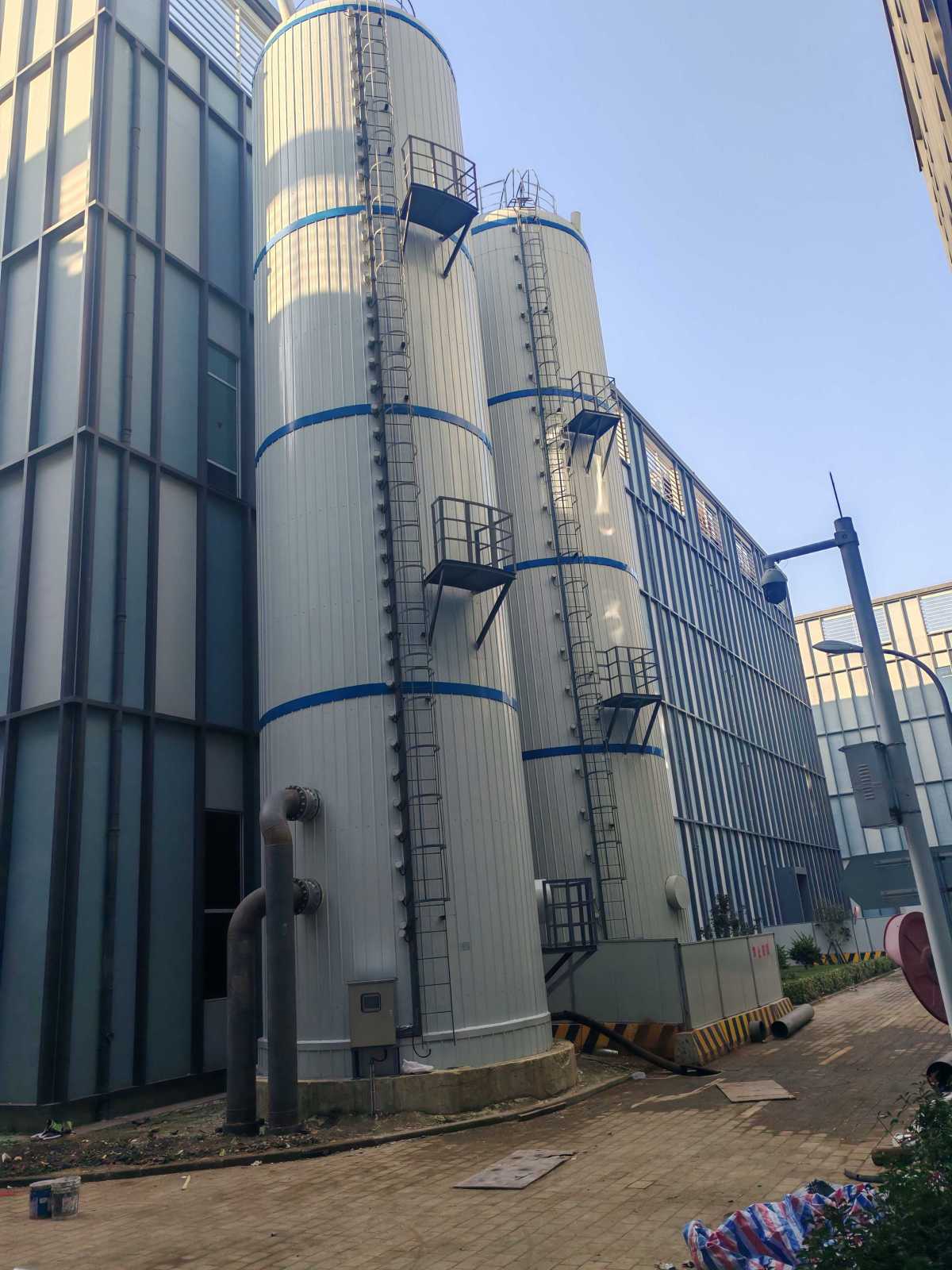

Tanques de almacenamiento en frío verticales

Los tanques verticales suelen diseñarse como cilindros verticales con fondos abombados, torisféricos o planos. En aplicaciones criogénicas, a menudo son de doble pared con un espacio anular con camisa de vacío.

• Sistema de soporte: Por lo general, se apoyan sobre pedestales de hormigón, patas de acero o una falda.

• Estratificación térmica: La orientación vertical es superior para mantener una "termoclina" (un gradiente de temperatura pronunciado), lo que resulta crítico en los sistemas de almacenamiento de agua enfriada para evitar la mezcla del agua de retorno caliente con el agua de suministro fría.

Tanques de almacenamiento en frío horizontales

Los tanques horizontales son recipientes cilíndricos colocados de lado, sostenidos por dos o más "cunas".

• Sistema de soporte: El diseño de las cunas debe tener en cuenta la expansión y contracción térmica longitudinal, que es más pronunciada en las configuraciones horizontales.

• Integridad estructural: Para volúmenes muy grandes, los tanques horizontales distribuyen el peso sobre una superficie mayor, lo que puede ser ventajoso en regiones con baja capacidad portante del suelo.

[Centro de subtema] Requisitos de diseño sísmico para tanques criogénicos verticales altos

Los tanques verticales de alta relación de aspecto afrontan desafíos únicos en zonas propensas a terremotos. Este informe técnico analiza la dinámica del oleaje, la ingeniería de anclajes de base y los cálculos del centro de gravedad necesarios para el cumplimiento sísmico:

👉 [Requisitos de diseño sísmico para tanques criogénicos verticales altos]

2. Eficiencia del espacio & comparación de la huella

El espacio suele ser el factor decisivo en zonas industriales urbanas o en modernizaciones de plantas integradas.

La ventaja del "apilamiento": En la arquitectura industrial moderna, los tanques verticales permiten a los ingenieros utilizar el "espacio muerto" por encima de la instalación, mientras que los tanques horizontales a menudo determinan toda la distribución en planta de una sala de servicios.

3. Análisis de costes: CapEx vs. OpEx

Comprender las compensaciones financieras requiere mirar más allá del precio del propio recipiente de acero.

Gasto de capital (CapEx)

• Fabricación: Los tanques verticales suelen ser más caros de fabricar debido al equipo especializado necesario para soldar y elevar secciones altas. Sin embargo, requieren cimentaciones más pequeñas (aunque más profundas).

• Instalación: Los tanques horizontales son más fáciles de transportar por ferrocarril o carretera sin permisos especializados de "sobredimensión", lo que puede reducir los costes logísticos.

Gasto operativo (OpEx)

• Energía de bombeo: Los tanques horizontales pueden requerir mayor energía de bombeo si la presión de carga del nivel de líquido fluctúa de forma significativa.

• Pérdidas por evaporación: En el almacenamiento criogénico (LNG, $LN_2$), los tanques verticales tienen una menor superficie de líquido en relación con su volumen en comparación con los tanques horizontales medio llenos. Esta superficie reducida puede conducir a una menor entrada de calor y a tasas reducidas de gas de ebullición (BOG).

[Centro de subtema] Ingeniería de cimentaciones: comparación de costes entre losa y pilotes profundos

Los tanques verticales ejercen altas cargas puntuales, mientras que los tanques horizontales distribuyen el peso. Desglosamos los requisitos de ensayo del suelo y los costes de ingeniería civil asociados a cada configuración:

👉 [Ingeniería de cimentaciones: comparación de costes entre losa y pilotes profundos para almacenamiento en frío]

4. Idoneidad del medio & integración del proceso

El estado físico y la naturaleza química del contenido de su tanque de almacenamiento en frío suelen determinar la orientación.

Mejor para tanques verticales:

• Líquidos criogénicos ($LN_2, LOX, LAR$): La menor relación superficie-volumen en la interfaz líquido-gas minimiza la vaporización.

• Agua enfriada estratificada: Esencial para el almacenamiento de energía térmica (TES) en HVAC a fin de mantener el agua fría y caliente separada por densidad.

• Gases de alta presión: Los cilindros verticales soportan los ciclos de presión interna con una distribución de tensiones más uniforme.

Mejor para tanques horizontales:

• Refrigerantes de bajo perfil: Sistemas en los que el tanque debe permanecer por debajo de una determinada altura por normativas de seguridad o estéticas.

• Limpieza in situ frecuente (CIP): Los tanques horizontales suelen ser más fáciles de acceder para la limpieza mecánica interna o la inspección en almacenamiento en frío de grado alimentario.

• Almacenamiento móvil/transportable: Casi todos los contenedores intermodales de almacenamiento en frío son horizontales para mantener un centro de gravedad bajo durante el transporte.

[Centro de subtema] Optimización de la extracción de líquido en recipientes horizontales de refrigerante

Los tanques horizontales afrontan problemas únicos de "volumen muerto". Aprenda a optimizar el diseño del tubo de inmersión y los rompe-vórtices para garantizar un suministro de líquido constante en circuitos de refrigeración industrial:

👉 [Optimización de la extracción de líquido en recipientes horizontales de refrigerante]

Lista de comprobación resumida para la selección

Para determinar el tanque de almacenamiento en frío adecuado para los proyectos de liangditech.com, utilice este marco de referencia rápida:

1. ¿La superficie de terreno es limitada? Elija vertical.

2. ¿La altura está limitada por la normativa local o los techos interiores? Elija horizontal.

3. ¿El medio es un líquido criogénico con alto riesgo de ebullición? Elija vertical.

4. ¿La calidad del suelo es deficiente o no puede soportar cargas puntuales profundas? Elija horizontal (para distribuir la carga).

5. ¿Se requiere estratificación térmica (termoclina)? Elija vertical.

Al alinear estos factores de diseño con las condiciones específicas de su emplazamiento, puede optimizar tanto la huella física como la eficiencia térmica de su infraestructura de almacenamiento en frío.
