Unidad de Intercambio de Calor

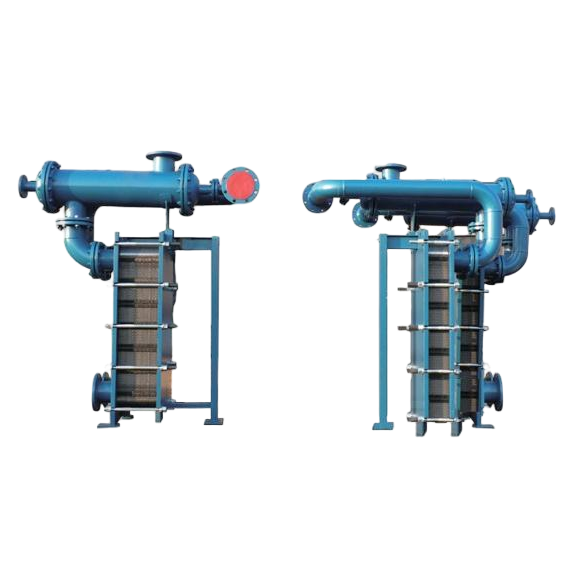

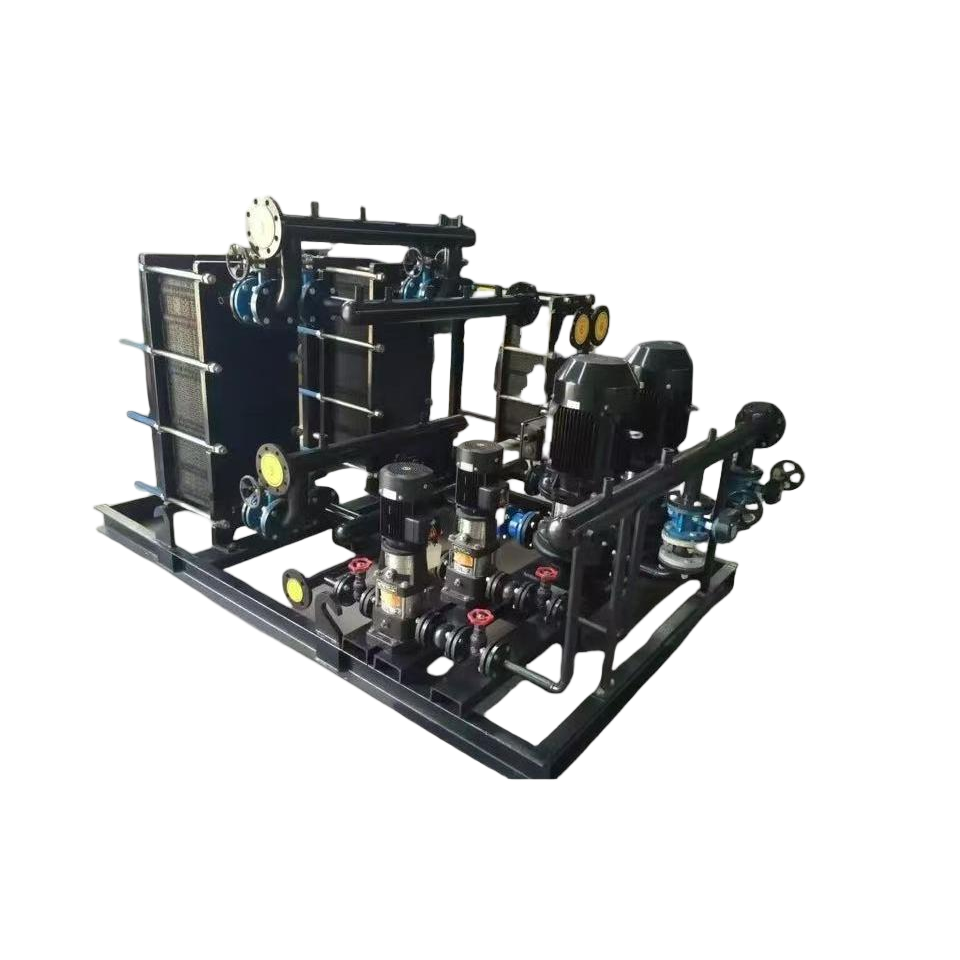

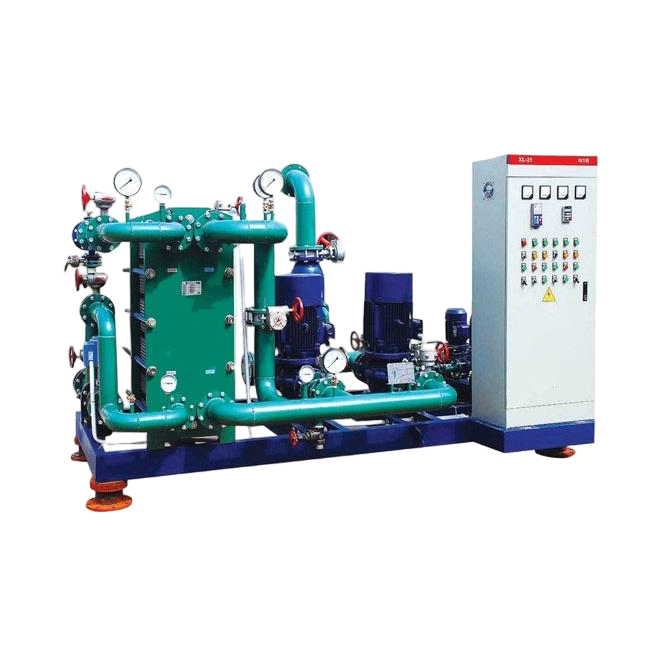

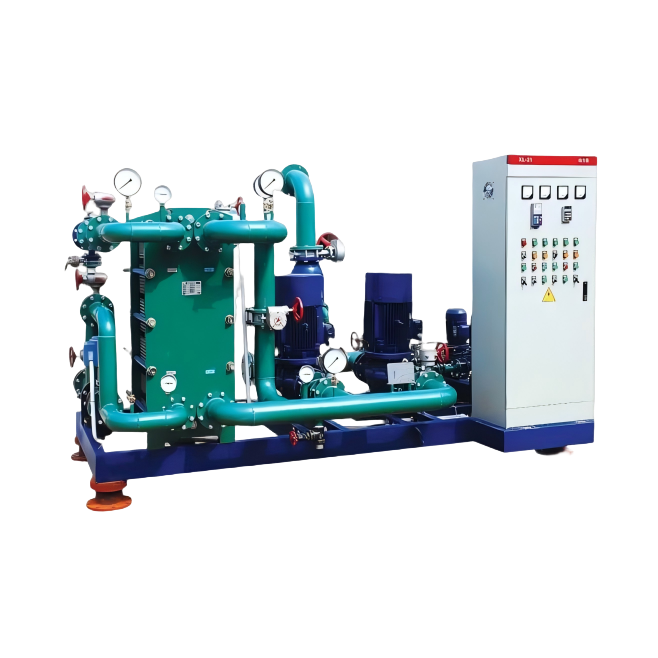

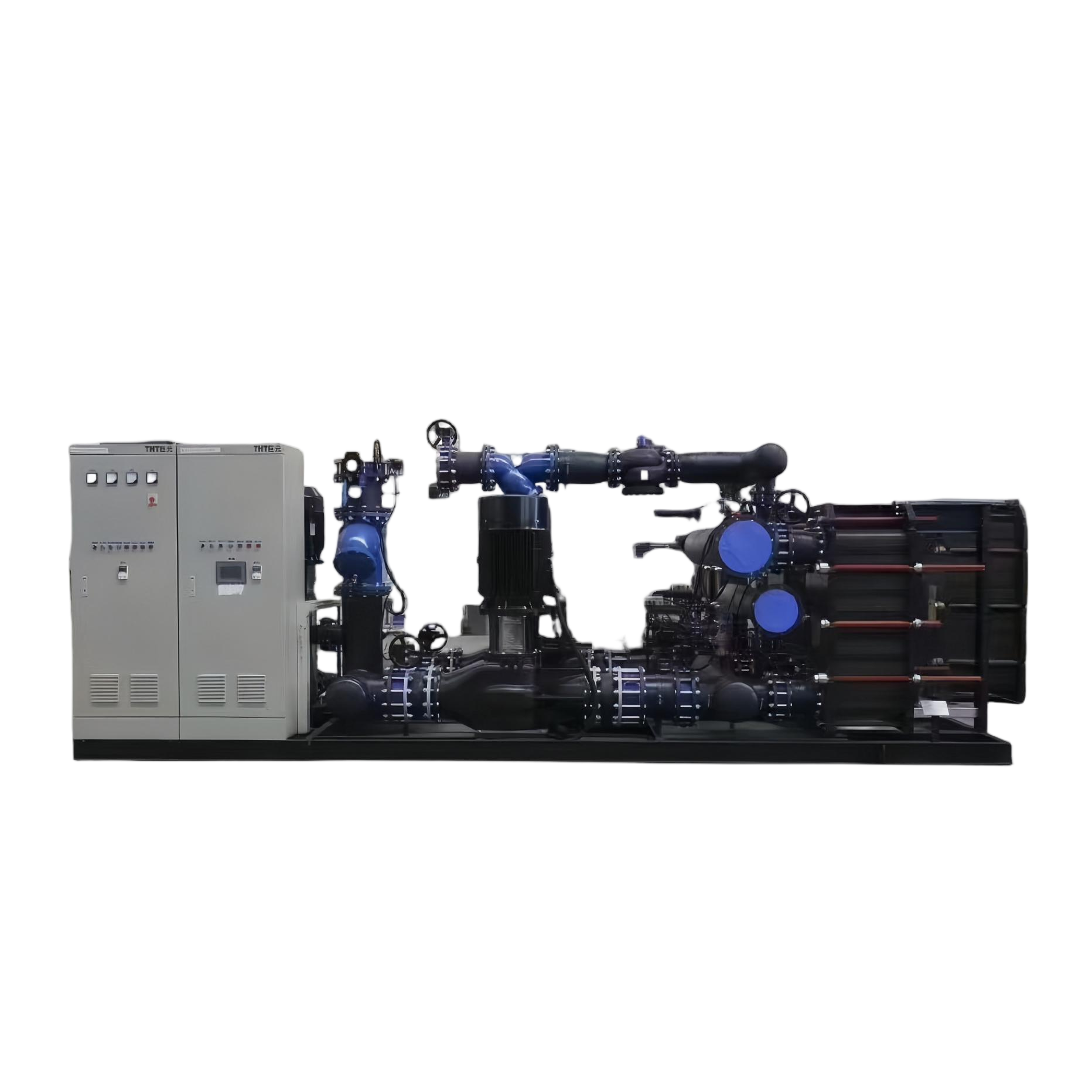

La unidad de intercambio de calor integra el intercambiador de calor, la bomba de agua y el sistema de control en uno solo, y se utiliza para sistemas de calefacción y agua caliente industrial. Se caracteriza por su eficiencia energética, alto rendimiento, fácil instalación y un alto grado de automatización, y admite configuraciones personalizadas.

CONTACTO

MENSAJE

DETALLES DEL PRODUCTO

Tabla de Parámetros de la Unidad de Intercambio de Calor de Agua Doméstica Vapor-Agua
Modelo de Unidad	capacidad de suministro de calor MW	presión del vapor MPa	caudal de vapor nominal (t/h)	capacidad de producción de agua (t/h)	Núm. de duchas de suministro directo monotubo	Núm. de bañeras con suministro @60℃	temperatura de entrada del agua ℃	temperatura de salida del agua ℃	bomba de agua circulante				Largo× Ancho × Alto (m)
Modelo de Unidad	capacidad de suministro de calor MW	presión del vapor MPa	caudal de vapor nominal (t/h)	capacidad de producción de agua (t/h)	Núm. de duchas de suministro directo monotubo	Núm. de bañeras con suministro @60℃	temperatura de entrada del agua ℃	temperatura de salida del agua ℃	caudal (m³/h)	Altura (m)	Número de unidades	Potencia por unidad ( kW)	Largo× Ancho × Alto (m)
LDBHZ/Q-R-0.35	0.35	0.1-0.4 vapor saturado	0.5	5.5	27	33	5~10	35~60	4.4-8.3	33-30	2	2.2	2.71.21.4
LDBHZ/Q-R-0.7	0.7		1	10.9	55	67			8.8-15.3	33-30	2	3
LDBHZ/Q-R-1.05	1.05		1.5	16.4	82	100			16.4-30.4	30-24.6	2	4
LDBHZ/Q-R-1.4	1.4		2	21.8	109	133			16.4-30.4	30-24.6	2	4	3.61.61.7
LDBHZ/Q-R-1.75	1.75		2.6	27.3	136	166			17.5-32.5	34.4-27.5	2	4
LDBHZ/Q-R-2.1	2.1		3.1	32.7	164	200			32.7-61	30.6-25	2	7.5
LDBHZ/Q-R-2.8	2.8		4.1	43.6	218	266			32.7-61	30.6-25	2	7.5	4.01.62.0
LDBHZ/Q-R-3.5	3.5		5.4	55	273	333			35-65	35-28	2	7.5
LDBHZ/Q-R-4.2	4.2		6.1	65	327	399			35-65	35-28	2	7.5
LDBHZ/Q-R-4.9	4.9		7.2	76	382	466			35-65	35-28	2	7.5
LDBHZ/Q-R-5.6	5.6		8.2	87	436	532			65.4-121.6	32-21	2	11
LDBHZ/Q-R-6.3	6.3		9.2	98	491	599			65.4-121.6	32-21	2	11
LDBHZ/Q-R-7.0	7.0		10	109	545	665			65.4-121.6	32-21	2	11
LDBHZ/Q-R-8.4	8.4		12	131	655	799			90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-9.8	9.8		14	153	764	932			90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-11.2	11.2		16	175	873	1065			96-192	36-28	2	22
LDBHZ/Q-R-12.6	12.6		18	196	982	1198			112-224	31-24	2	22
LDBHZ/Q-R-14.0	14.0		20	218	1091	1331			120-240	35-28	2	30
Nota: Se puede personalizar según las necesidades del usuario.

Tabla de Parámetros de la Unidad de Intercambio de Calor de Agua Doméstica Agua-Agua
Modelo de Unidad	capacidad de suministro de calor MW	Cantidad de producción de agua (t/h)	Núm. de duchas de suministro directo monotubo	Núm. de bañeras con suministro @60℃	temperatura de entrada del agua ℃	temperatura de salida del agua ℃	agua caliente			bomba de agua circulante				Largo× Ancho× Alto(m)
Modelo de Unidad	capacidad de suministro de calor MW	Cantidad de producción de agua (t/h)	Núm. de duchas de suministro directo monotubo	Núm. de bañeras con suministro @60℃	temperatura de entrada del agua ℃	temperatura de salida del agua ℃	Temperatura de entrada (℃)	Temperatura de retorno del agua (℃)	caudal de agua (t/h)	caudal (m³/h )	Altura (m)	Número de unidades	Potencia por unidad (kW)	Largo× Ancho× Alto(m)
LDBHZ/Q-R-0.35	0.35	5.5	27	33	5~10	35~60	95	70	12	4.4-8.3	33-30	2	2.2	2.71.21.4
LDBHZ/Q-R-0.7	0.7	10.9	55	67					24	8.8-15.3	33-30	2	3
LDBHZ/Q-R-1.05	1.05	16.4	82	100					36	16.4-30.4	30-24.6	2	4
LDBHZ/Q-R-1.4	1.4	21.8	109	133					48	16.4-30.4	30-24.6	2	4	3.61.61.7
LDBHZ/Q-R-1.75	1.75	27.3	136	166					60	17.5-32.5	34.4-27.5	2	4
LDBHZ/Q-R-2.1	2.1	32.7	164	200					72	32.7-61	30.6-25	2	7.5
LDBHZ/Q-R-2.8	2.8	43.6	218	266					96	32.7-61	30.6-25	2	7.5	4.01.62.0
LDBHZ/Q-R-3.5	3.5	55	273	333					120	35-65	35-28	2	7.5
LDBHZ/Q-R-4.2	4.2	65	327	399					144	35-65	35-28	2	7.5
LDBHZ/Q-R-4.9	4.9	76	382	466					168	35-65	35-28	2	7.5
LDBHZ/Q-R-5.6	5.6	87	436	532					192	65.4-121.6	32-21	2	11
LDBHZ/Q-R-6.3	6.3	98	491	599					216	65.4-121.6	32-21	2	11
LDBHZ/Q-R-7.0	7.0	109	545	665					240	65.4-121.6	32-21	2	11
LDBHZ/Q-R-8.4	8.4	131	655	799					288	90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-9.8	9.8	153	764	932					336	90-180	31.5-24.5	2	18.5
LDBHZ/Q-R-11.2	11.2	175	873	1065					384	96-192	36-28	2	22
LDBHZ/Q-R-12.6	12.6	196	982	1198					432	112-224	31-24	2	22
LDBHZ/Q-R-14.0	14.0	218	1091	1331					180	120-240	35-28	2	30
Nota: Se puede personalizar según las necesidades del usuario.

Tabla de Parámetros de la Unidad de Intercambio de Calor para Calefacción Vapor-Agua
Modelo de Unidad	capacidad de suministro de calor MW	Área de calefacción (10000m)	capacidad de producción de agua caliente t/h	caudal de vapor nominal t/h	bomba de agua circulante				bomba de alimentación de agua				Largo× Ancho× Alto(m)
Modelo de Unidad	capacidad de suministro de calor MW	Área de calefacción (10000m)	capacidad de producción de agua caliente t/h	caudal de vapor nominal t/h	Caudal (m³/h)	Altura (m)	Número de unidades	Potencia por unidad(kW)	caudal (m³/h)	Altura (m)	Número de unidades	Potencia por unidad ( kW)	Largo× Ancho× Alto(m)
LDBHZ/Q-N-0.35	0.35	0.5	15	0.52	14.1-28.2	30.8-36.4	2	4	1.8-3.3	33-30	1	0.75	2.80.91.6
LDBHZ/Q-N-0.7	0.7	1	30	1.04	30.3-56.3	26-21	2	5.5	1.8-3.3	33-30	1	0.75
LDBHZ/Q-N-1.05	1.05	1.5	45	1.56	32.7-61	30.6-25	2	7.5	2.8-5.2	33-30	1	1.5
LDBHZ/Q-N-1.4	1.4	2	60	2.08	35-60	35-28	2	7.5	2.8-5.2	33-30	1	1.5	3.91.61.9
LDBHZ/Q-N-1.75	1.75	2.5	75	2.6	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/Q-N-2.1	2.1	3	90	3.12	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/Q-N-2.8	2.8	4	120	4.17	90-180	31.5-24.5	2	18.5	4.4-8.3	33-30	2	2.2	3.91.62.1
LDBHZ/Q-N-3.5	3.5	5	150	5.21	96-192	36-28	2	22	4.4-8.3	33-30	2	2.2
LDBHZ/Q-N-4.2	4.2	6	180	6.25	120-240	36-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/Q-N-4.9	4.9	7	210	7.29	140-260	33.8-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/Q-N-5.6	5.6	8	240	8.33	140-260	33.8-28	2	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-6.3	6.3	9	270	9.37	96-192	36-28	2	22	16.4-30.5	40-34.5	2	5.5	6.42.32.8
LDBHZ/Q-N-7.0	7.0	10	300	10.4	96-192	36-28	3	22	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-8.4	8.4	12	360	12.5	120-240	36-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-9.8	9.8	14	420	14.6	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-11.2	11.2	16	480	16.7	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-12.6	12.6	18	540	18.7	224-416	34.9-25	3	45	16.4-30.5	40-34.5	2	5.5
LDBHZ/Q-N-14.0	14.0	20	600	20.8	262-486	31.5-23	3	45	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/Q-N-17.5	17.5	25	750	26	365-600	31.5-23	3	55	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/Q-N-21.0	21.0	30	900	31.2	325-530	41.2-34.2	3	75	30.5-56.5	40.6-33.5	2	7.5
Nota: Se puede personalizar según las necesidades del usuario.

Tabla de Parámetros de la Unidad de Intercambio de Calor para Calefacción Agua-Agua
Modelo de Unidad	capacidad de suministro de calor MW	Área de calefacción (10000m)	capacidad de producción de agua caliente t/h	caudal de vapor nominal t/h	bomba de agua circulante				bomba de alimentación de agua				Largo× Ancho× Alto(m)
Modelo de Unidad	capacidad de suministro de calor MW	Área de calefacción (10000m)	capacidad de producción de agua caliente t/h	caudal de vapor nominal t/h	Caudal (m³/h)	Altura (m)	Número de unidades	Potencia por unidad(kW)	caudal (m³/h)	Altura (m)	Número de unidades	Potencia por unidad (kW)	Largo× Ancho× Alto(m)
LDBHZ/S-N-0.35	0.35	0.5	15	8.57	14.1-28.2	30.8-36.4	2	4	1.8-3.3	33-30	1	0.75	2.80.91.6
LDBHZ/S-N-0.7	0.7	1	30	17.2	30.3-56.3	26-21	2	5.5	1.8-3.3	33-30	1	0.75
LDBHZ/S-N-1.05	1.05	1.5	45	25.7	32.7-61	30.6-25	2	7.5	2.8-5.2	33-30	1	1.5
LDBHZ/S-N-1.4	1.4	2	60	34.3	35-60	35-28	2	7.5	2.8-5.2	33-30	1	1.5	3.91.61.9
LDBHZ/S-N-1.75	1.75	2.5	75	42.9	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/S-N-2.1	2.1	3	90	51.4	65.4-121.6	32-21	2	11	2.8-5.2	33-30	2	1.5
LDBHZ/S-N-2.8	2.8	4	120	68.6	90-180	31.5-24.5	2	18.5	4.4-8.3	33-30	2	2.2	3.91.62.1
LDBHZ/S-N-3.5	3.5	5	150	85.7	96-192	36-28	2	22	4.4-8.3	33-30	2	2.2
LDBHZ/S-N-4.2	4.2	6	180	103	120-240	36-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/S-N-4.9	4.9	7	210	120	140-260	33.8-28	2	30	8.8-16.3	33-30	2	3
LDBHZ/S-N-5.6	5.6	8	240	137	140-260	33.8-28	2	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-6.3	6.3	9	270	154	96-192	36-28	2	22	16.4-30.5	40-34.5	2	5.5	6.42.32.8
LDBHZ/S-N-7.0	7.0	10	300	171	96-192	36-28	3	22	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-8.4	8.4	12	360	206	120-240	36-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-9.8	9.8	14	420	240	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-11.2	11.2	16	480	274	140-260	33.8-28	3	30	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-12.6	12.6	18	540	309	224-416	34.9-25	3	45	16.4-30.5	40-34.5	2	5.5
LDBHZ/S-N-14.0	14.0	20	600	343	262-486	31.5-23	3	45	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/S-N-17.5	17.5	25	750	429	365-600	31.5-23	3	55	30.5-56.5	40.6-33.5	2	7.5
LDBHZ/S-N-21.0	21.0	30	900	514	325-530	41.2-34.2	3	75	30.5-56.5	40.6-33.5	2	7.5
Nota: Se puede personalizar según las necesidades del usuario.
